В малоэтажных зданиях применяются, как правило, чердачные скатные крыши по деревянным стропилам с обрешеткой. Уклон крыши принимается в зависимости от материала кровли и района строительства. Минимальные уклоны стальных кровель – 14°, черепичных – 27°, из волнистых асбестоцементных листов – 18°. В районах с большим снеговым покровом следует принимать уклоны кровель более 30°.

Формы чердачных крыш определяются очертаниями здания в плане и стремлением к архитектурной выразительности. Крыши могут быть односкатными, двускатными (наиболее часто применяемые), четырехскатными (шатровыми, вальмовыми, полувальмовыми) и многоскатными.

Водоотвод с кровли может быть неорганизованный или организованный. При организованном водостоке количество водосточных труб принимают из расчета 1-1,5 см 2 сечения трубы на 1 м 2 кровли. Оптимальное расстояние между водосточными трубами – 15-20 м. Вынос карниза кровли при неорганизованном водостоке должен быть не менее 500 мм, при организованном – не менее 300 мм.

Несущие конструкции крыши состоят из стропил ,выполненных из бревен, брусьев или досок. Выбор схемы стропил крыши производится в зависимости от ширины здания и характера расположения внутренних стен (опор), в соответствии с планом кровли.

При наличии в плане здания внутренних несущих стен применяются наслонные стропила ,основные несущие элементы которых

– стропильные ноги – работают как наклонно положенные балки, верхним концом опирающиеся на коньковый прогон, а нижним – на мауэрлат наружных стен. Максимальная длина стропильных ног – не более 6,5 м. Если промежуточных опор в здании нет, то применяются висячие стропила ,представляющие собой простейший вид стропильной фермы, где наклонные стропильные ноги передают распор на горизонтальную затяжку.

Сечение элементов стропил принимается конструктивно, по аналогии с типовыми деталями и данными учебников. Во избежание выпадения конденсата и промерзания утеплителя на чердачном перекрытии необходимо обеспечить сквозное проветривание чердака через слуховые окна . Особое внимание следует уделить расположению мауэрлатов, прогонов, стоек, проработке узлов и увязке сопряжений отдельных элементов крыши между собой.

Рис. 3.7. Стропильные конструкции малоэтажных зданий: а – наслонные стропила (поперечный разрез); б – висячие стропила; в – план стропил; г – продольный разрез по наслонным стропилам

Шаг стропил принимается от 1000 до 1500 мм, в зависимости от веса кровли и материала обрешетки. На плане стропил показывают мауэрлаты, стропильные ноги, диагональные (накосные) ребра, прогоны, ригели, кобылки, слуховые окна. Если накосные ребра имеют пролет более 6 м, то для их опирания применяют шпренгели, которые тоже показывают на плане.

Элементы стропильных систем даны на рис. 3.7.

3.7. Разработка чертежей разрезов здания

Продольный и поперечный разрезы выполняются в масштабе 1:100. На плане этажа намечаются линии разрезов. Их маркировка наносится в плане за размерными линиями. Стрелками обозначают направление взгляда.

Разрезы должны проходить через наиболее важные элементы здания: лестничную клетку, подвальные помещения, через оконные и дверные проемы. Для этого иногда линию разреза делают ломаной, с обозначением поворота на плане.

Составление чертежа разреза начинают с нанесения продольных разбивочных осей и привязки к ним толщины стен. Затем проводят горизонтальную линию, соответствующую уровню пола первого этажа и принимаемую за «нулевую» отметку. От этой линии производят отсчет всех вертикальных размеров вверх и вниз. Вверх от «нулевой» отметки откладывают отметку пола второго этажа (+2.800 или +3.000), а вниз – отметку уровня поверхности грунта (не менее -0.500). Затем идет детальная проработка разреза по конструктивным элементам. При составлении разрезов необходимо уточнить:

    основные вертикальные отметки: высоту до подоконников, высоту оконных и дверных проемов, отметки полов и потолков, карнизов и коньков крыш и т. д.;

    конструкцию и глубину заложения фундаментов под внутренние и наружные стены, вид цокольной части, конструкцию пола первого этажа и отмостки;

    конструкцию лестничной клетки в соответствии с разбивочным чертежом;

    конструкцию перемычек над оконными и дверными проемами, попавшими в разрез;

    опирание элементов перекрытий (плит, балок) и элементов стропильной системы на стены;

    конструкцию стропильной системы и сопряжение отдельных элементов друг с другом;

    выход на крышу вентиляционных каналов и дымовых труб и их высоту по отношению к коньку.

Очаровательный и практичный дом с мансардой в традиционном стиле

Мансарда – это уютный уголок в доме, который может использоваться в качестве кабинета, бильярдной, можно оборудовать в нем спальню или гостиную. Преимущество строительства именно мансардного этажа – это финансовая составляющая. К тому же ломанные геометрические линии помещения позволяют сделать интерьер индивидуальным. Прежде чем переходить к внутреннему убранству пространства, необходимо определиться с типом конструкции крыши. Возведение кровли – это завершающий этап постройки. Качественно построенная крыша обеспечит надежное и комфортное проживание жильцов дома. Чертеж мансардной кровли позволит наглядно увидеть будущую конструкцию.

Типы расположения мансарды

Мансарда - это ограниченное пространство между межэтажными перекрытиями снизу и кровельными скатами сверху. В соответствием с выбранной формой скатной крыши мансарда может быть:

  • симметричной одноэтажной с двускатной кровлей;
  • симметричной одноэтажной с ломаной двускатной крышей;
  • асимметричной одноэтажной;
  • асимметричной двухэтажной.


Современный дизайн частного дома с мансардой

Виды конструкции мансардных крыш

Прежде чем приступить к возведению крыши, необходимо подобрать наиболее правильную конструкцию. Типовые конструкции крыши должны вписываться в местные климатические и атмосферные условия. Благодаря правильному выбору, определяется и материал для покрытия мансардной кровли.

Совет! Если в регионе строительства дома частые порывистые ветра, крыша должна быть низкой, так как высокая очень неустойчива к таким нагрузкам. Если частые снегопады – следует выбрать, наоборот, высокую крышу с наиболее крутыми скатами.

Плоские конструкции кровли не рекомендуется возводить в жилых домах. Они требуют постоянного профилактического сезонного ремонта. Поэтому скатная крыша будет замечательным выбором. Подобная конструкция выдерживает различные погодные условия: снег, дождь, листву и ветки.

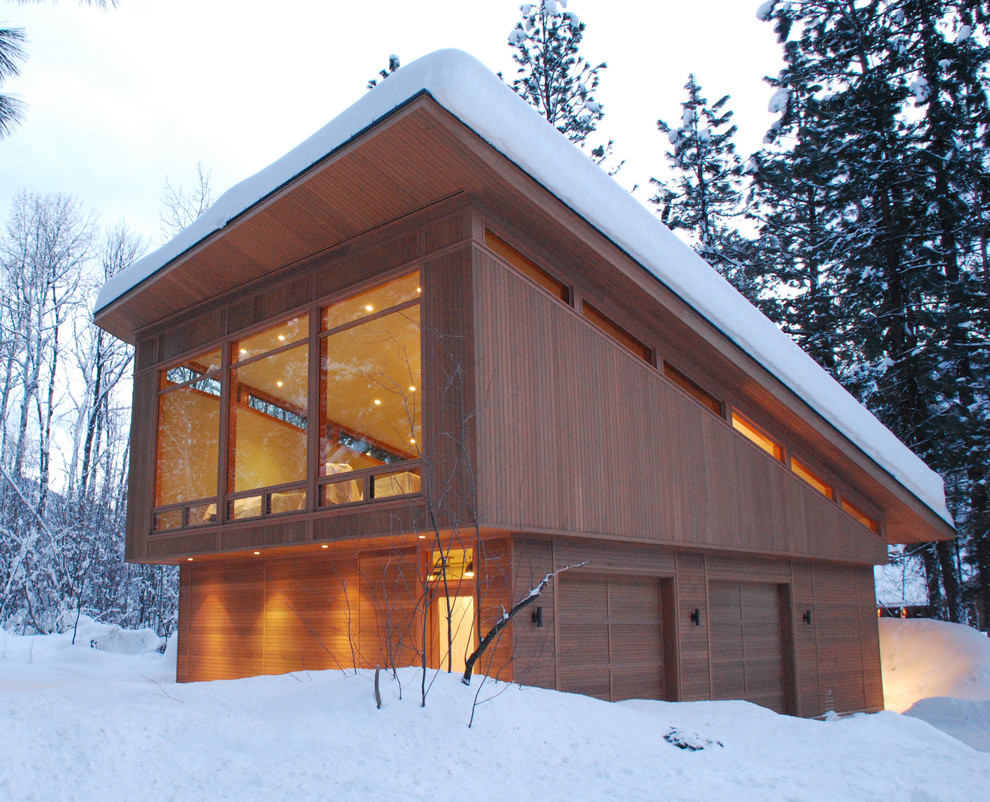

Односкатная мансардная крыша

Виды стропильных систем

Различают два основных вида стропильных кровельных систем:

  • висячие;
  • наклонные.

Висячая стропильная кровельная система

Основная нагрузка распределена между двумя несущими опорами – внешними скатами крыши мансарды. Несущие стропильные балки закрепляются при помощи металлической затяжки над основанием стропильной фермы или внизу. Один пролёт кровельной стропильной системы не может превышать восьми метров. Чтобы не прогибались стропильные ноги необходимо врезать ригели параллельно затяжкам. Также дополнительно укрепляется конструкция при помощи монтажа бабок.


Висячие стропила разной длины

Подобные конструкции возводятся, опираясь на внутренние несущие стены. Также опорами служат и наружные стены дома. В случаях, когда наклонные стропила необходимо установить без возведения внутренних стен, монтируются дополнительные несущие опорные балки, которые затем декорируются в колонны. Подобная конструкция самая дешевая, но совершенно не уступает по надежности.

Важно! Наклонные стропила монтируются на внутренние стены при условии, что расстояние между ними не превышает 6 метров. Если это расстояние больше, необходимо в промежутках через каждые 6 метров ставить опорные балки.

Конструкция стропильной фермы устанавливается на стены. Сверху фермы стропила соединяются прогоном, который подбивается коньком. Прогон может быть как металлическим, так и деревянным. Прокладка стропильных ног осуществляется через пазы, обустроенные в наружной стене.


Наклонные стропила разной длины

Формы чердачных крыш

Наклонные кровельные конструкции представлены множеством систем:

  • односкатные;
  • двускатные;
  • вальмовые;
  • шатровые;
  • многощипцовые;
  • купольные (конические).

Односкатная кровельная система – это несущая конструкция, стропила которой опираются на наружные несущие стены дома. Стены могут иметь как различную высоту, так и быть симметричными. Наиболее часто подобные системы кровельный конструкций применяются в постройках хозяйственного назначения: гараж, сарай, терраса. Но, стоит отметить, что участились случаи строительства домов с односкатными крышами. Архитектурная мода предлагает оригинальные решения и интересные дизайнерские воплощения в строительстве мансарды дома с односкатной крышей.


Схема устройства односкатной кровли

Двускатная кровельная система – это классическая конструкция мансардной крыши. Относятся к самому распространенному виду инженерных решений – щипцовой.

Важно! Ломанные мансардные крыши – это вариации двускатных кровель. Они могут располагаться симметрично и асимметрично, находиться в одном и двух уровнях.

Оптимальный угол наклона двускатной кровли – 30-60 градусов. Вариант исполнения ломанной крыши уменьшает общую нагрузку на несущие стены, распределяя её по поверхности. Достоинством такой конструкции является устойчивость к различным погодным условиям. Вальмовая кровельная система – это четырехскатный тип крыши. Торцевые поверхности (вальмы) имеют треугольную форму, скатные поверхности – трапециевидной формы. Различают модификации:

  • датская кровля - объединяет в своей конструкции двускатную и вальмовую крышу;
  • полувальмовая крыша.


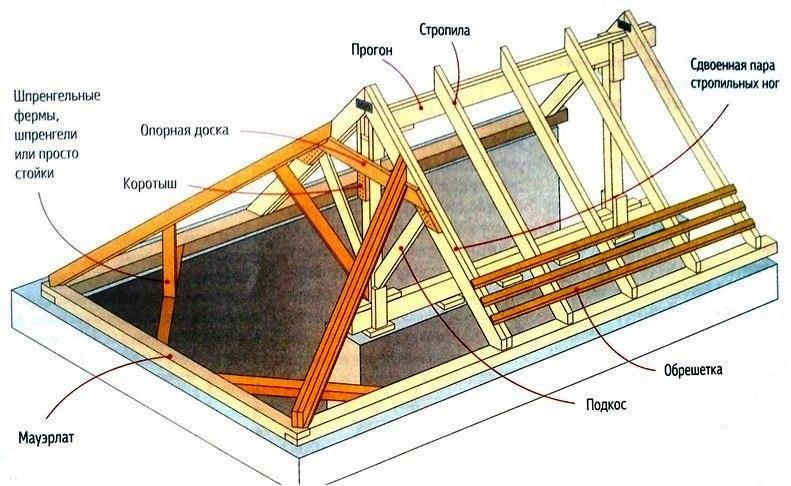

Стропильная система вальмовой крыши

Шатровая кровельная система – четырехскатная крыша, состоящая из четырех равнобедренных треугольников, замыкающихся вершинами в одном месте. Очень хорошо подходит для квадратных построек. Необходимым условием возведения подобной конструкции является соблюдение симметричности всех элементов. Многощипцовая кровельная система – сложная разноугольная конструкция. Может находиться в разных уровнях. Подобная система равномерно распределяет нагрузку по поверхности крыши. Имеет большое количество внутренних и внешних углов наклона с разными величинами, а также, большое количество ребер-скатов. Купольная (коническая) кровельная система – подходит для круглых сооружений. Крайне редко применяется в строительстве мансардных домов. Но отлично смотрится при сооружении круглых башенок.

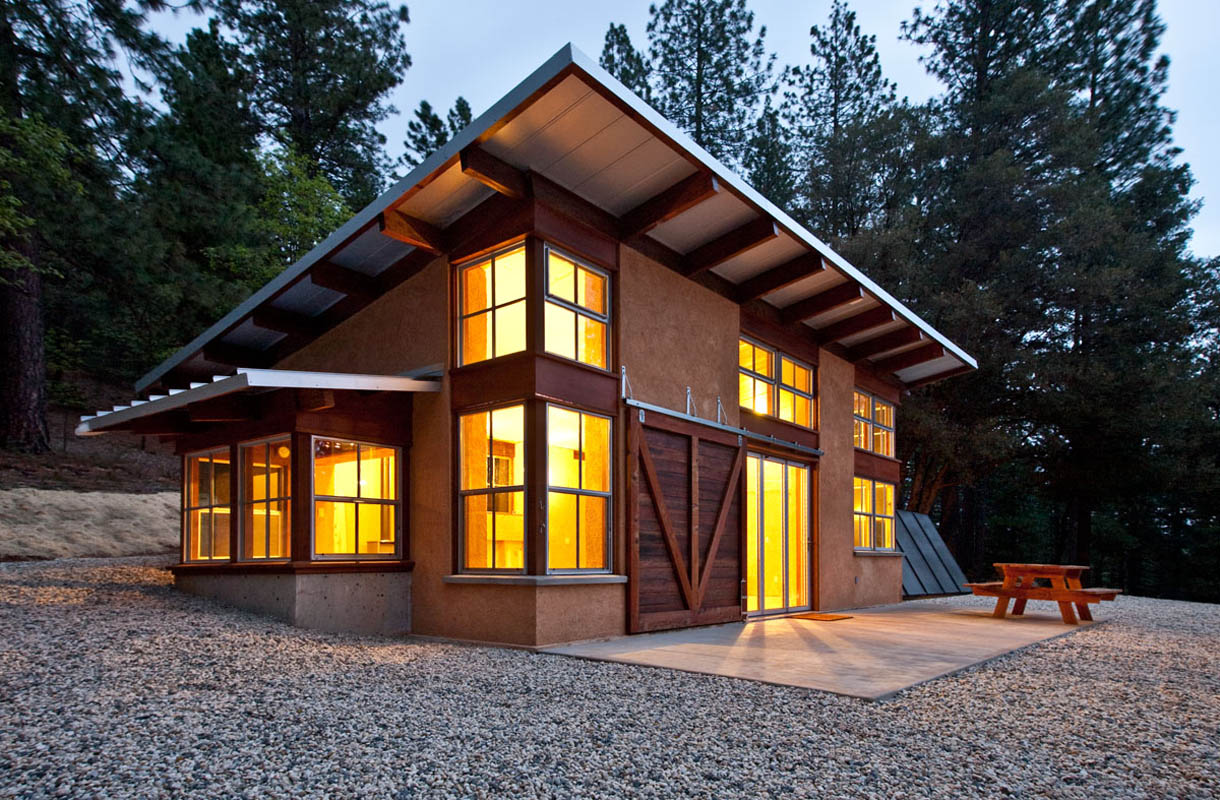

Преимущества и недостатки односкатных крыш

Самым простым вариантом в монтаже является односкатная крыша. В качестве материала для возведения могут применяться железобетонные плиты. Однако, более распространенный вариант монтажа при помощи стропильной системы. Преимущества односкатных стропильных кровельных конструкций:

  1. Экономия строительных материалов – это самый экономичный способ возведения кровли.
  2. Монтаж можно выполнить самостоятельно.
  3. Легкий вес конструкции. Подходит для домов с облегченным фундаментом.
  4. Монтируется как на высотные здания и сооружения, так и на небольшие хозяйственные постройки на частном участке.
  5. Легко оборудовать мансарду.
  6. На открытых ветреных участках применяются односкатные конструкции с небольшим углом наклона.

К недостатком односкатных конструкций относятся:

  1. Низкая устойчивость к снежным нагрузкам.
  2. Повышенная гидроизоляция с целью предотвращения протечек. Постоянный сезонный осмотр и ремонт мелких трещин и ямок.
  3. Громоздкий внешний вид конструкции.


Одна из самых простых кровельных конструкций – односкатная крыша, ее возведение по силам даже несильно опытным строителям

Наиболее оптимальным углом наклона односкатной кровли является угол в 45 градусов. Рекомендуется конструировать такие крыши в южных ветреных засушливых районах. Крайне не рекомендуется обустройство односкатной крыши в северных снежных регионах.

Правила монтажа стропильной системы

Стропильные кровельные системы возводятся по следующим правилам:

  1. Сечение балок не может быть менее 100х100 мм.
  2. Обязательное обустройство гидроизоляции.
  3. Зафиксированные скобами несущие узлы, необходимо дополнительно скреплять обвязкой из стальки.
  4. Влажность деревянных элементов не должна быть выше 10%.
  5. Все элементы из дерева в обязательно порядке обрабатываются антисептиком и противомоскитными средствами.

Важно! Самым лучшим стропильным материалом является хвоя. Она наиболее устойчива к атмосферному влиянию климатической среды.

Дополнительно деревянные элементы покрываются противопожарными средствами. Общая схема установки стропильной кровельной системы:

Стропильная кровельная конструкция плотно и надежно закрепляется. Затем монтируются ступенчатые выемки стен. После этого выполняются работы по теплоизоляции и гидроизоляции кровли. После их завершения приступают к установке обрешетки и укладке выбранного кровельного покрытия. Затем устанавливаются врезные или слуховые мансардные окна и производятся внутренние и внешние отделочные работы.

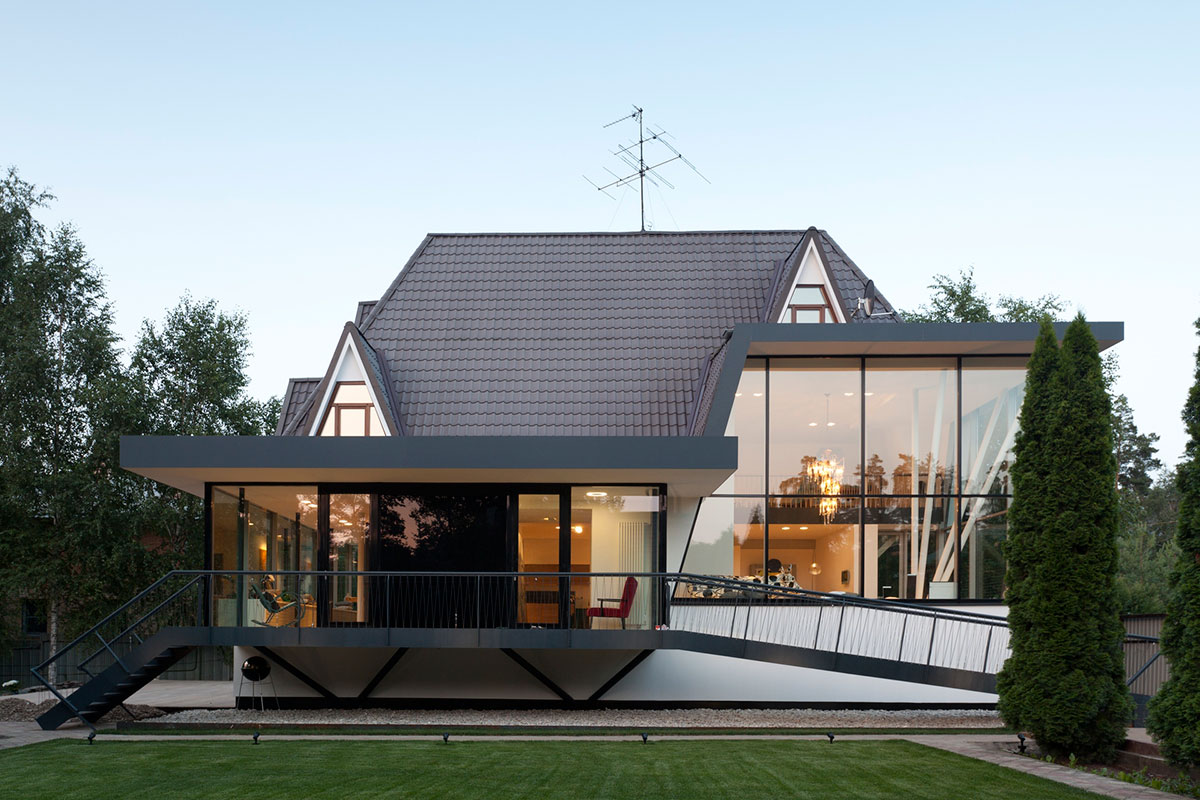

Строительство дома с мансардной кровлей

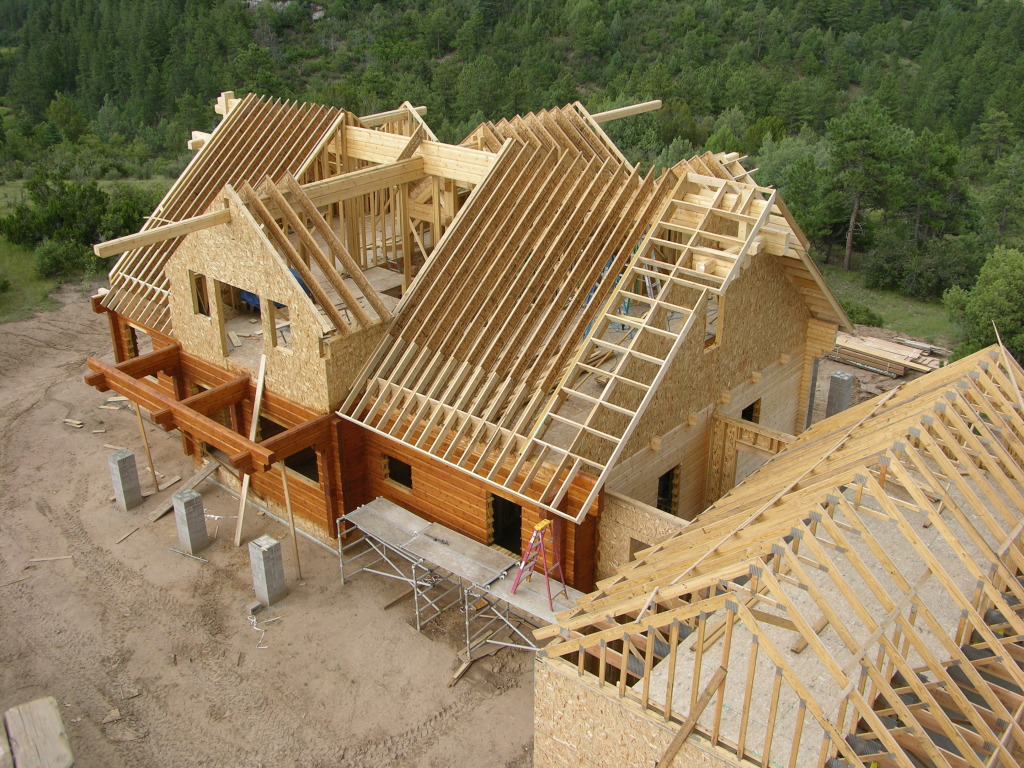

Этапы монтажа стропильного каркаса

  1. Укладывается верхний брус. Все элементы скрепляются скобами и обвязываются сталькой. Это будет подстропильная рама.
  2. Монтаж мауэрлата. Именно эта система является основной для всей кровли мансарды. Применяются доски толщиной 50 мм и брусья 100х150 мм. По периметру стен укрепляется брус и обшивается доской, дополнительно обвязывается сталькой.
  3. Под брусья укладывается слой гидроизолятора.
  4. Возводятся стропильные ноги. На мауэрлат наносятся метки с шагом 15 см и прибиваются брусья.
  5. К фронтону крепятся краевые стропильные ноги. Очень важно на данном этапе, чтобы край из стропил составлял ровную линию.
  6. К стропилам крепится уровневая веревка и устанавливаются оставшиеся стропила.
  7. Мансардные окна закладываются на шаге возведения стропил.
  8. Стропноги соединяются воедино. Крепится коньковая балка.

Стропильная кровельная система выполнена. Остается обустроить обрешетку, настелить гидробарьер и утеплитель. Кровля смонтирована. Монтаж стропильной системы крышиhttps://www.youtube.com/watch?v=gm9xv9JLozQ

Этапы составления чертежа проекта

Чертеж крыши для мансарды начинается с выбора её формы, и определения сечения стропил и шага монтажа.

  1. Для определения размеров стропильных ног учитываются следующие параметры:
  • угол уклона;
  • материал для покрытия крыши;
  • климатические особенности местности, в которой ведется строительство.
  1. Следующим этапом является определение количества стропил. По исполнению конструкция стропильной крыши может быть как наклонной так и висячей. Перед проектированием необходимо выбрать тип конструкции.
  2. Расчет обрешетки кровли. Выделяют:
  1. Вычисляется количество деталей для крепления, других вспомогательных упорных элементов.


Мансардная крыша с наслонными и висячими стропилами, с выносом низа стропил за стену

Чертеж должен включать не только визуальное исполнение кровельной конструкции, но и содержать следующие данные:

  • стыковка крыши с парапетом прижимным профилем;
  • стыковка кровли с парапетом без прижимного профиля;
  • схему стыковки скатов;
  • планировка мансардной крыши с проемом для двери;
  • расчет числа деревянных элементов строительных материалов и количество кровельного покрытия;
  • оборудование водостока и снегоудерживающих элементов.

Важно! Если выровнять углы наклона верхних и нижних скатов мансардной крыши, то по внешнему виду она будет напоминать классическую конструкцию двускатной кровли. При этом схема самой силовой упорной конструкции останется без изменений в стандартном исполнении, который применяется для ломаных кровельных конструкций.

Выполняя чертеж ломаной мансардной крыши необходимо тщательнейшим образом просчитывать размеры всех элементов конструкции. Также необходимо помнить о надежности, долговечности и безопасности кровли в эксплуатации дома. Расчетная схема мансардной кровлиhttps://www.youtube.com/watch?v=RWu2HiFXGpM

Исполнители чертежа

Каждый дом индивидуален. Поэтому и чертеж ломаной кровельной конструкции выполняется индивидуально с учетом особенности региона. Самостоятельно чертеж крыши, конечно, можно выполнить, если вы уверены на сто процентов в собственной экспертности. Стандарты СНИП при составлении чертежа проекта кровли применяются многими строительными проектными организациями. Это позволяет избежать несчастных случаев. Именно поэтому рекомендуется передать работу по составлению чертежа специалистам-застройщикам. Построение мансардной многоскатной крышиhttps://www.youtube.com/watch?v=LxeBA1cIkIw

При строительстве частного дома важно продумать все нюансы, которые могут возникнуть в процессе работы, а также изначально определить, каким будет внешний вид готового строения. Это возможно сделать, воспользовавшись услугами опытного проектировщика. Но на этапе создания чертежа определяется не только тип фундамента и площадь будущего дома, но и тип кровли, который будет использоваться. Помните, что ни один дом не прослужит долго, а проживание в нем никогда не будет комфортным, если тщательно не спланировать и обустроить крышу. До начала работ по созданию кровли, необходимо спроектировать ее, а также рассчитать площадь конструкции. Специалисты в строительной отрасли утверждают, что если грамотно подойти к этому вопросу, обустройство крыши не только будет быстрым, но и сделает монтажные работы в разы проще и дешевле. Чрезвычайно важно определить правильно основные элементы сечения, чтобы при реализации проекта не потребовалось вносить никаких корректив и правок, переделывая все заново.

После разработки схемы, необходимо определиться с наиболее приемлемым материалом, который будет применен для создания крыши строения. Не забывайте о том, что данный спектр работ строго регламентирован нормативными требованиями действующих стандартов. В этой статье мы рассмотрим все, что нужно знать при обустройстве крыши, а также как именно должен создаваться план плоской кровли.

Общая информация об оформлении проекта

Графическая часть расчетов обязательно должна визуализировать весь спектр проводимых работ. Заказчику передается план кровли плоской крыши чертеж с подробным описанием конструкции, сертификация, а также другая необходимая документация, если она необходима для реализации проекта. На сегодняшний день, схема кровли должна обязательно создаваться, если строение оборудовано внешним водостоком. Если вы решите отдать предпочтение внутреннему типу, а само строение не является капитальным, то от создания технического рисунка можно отказаться. Благодаря виду дома сверху, легко определить геометрические характеристики перекрытия, особенности монтажа установки несущих конструкций, а также иных составляющих объекта.



В качестве дополнения к чертежам, идет схема обустройства фронтона, в которой четко перечисляются конструктивные параметры. Если проектом обусловлена необходимость подрезки листов, важно предоставить сведенья и об этом. Особенно ответственно следует подойти к созданию чертежей скатной кровли, которые дают возможность визуализировать дает размеры листов, а также расход материала, который будет использоваться.

Преимущества плоской крыши

Разумеется, все люди, которые решили взяться за строительство собственного дома, часто сталкиваются с проблемой выбора наиболее оптимального типа кровли. Можно с уверенностью сказать, что использование плоской крыши в проекте сооружения, позволит сделать внешний вид готового дома действительно стильным и современным. Кроме того, такой тип конструкции отличается простотой монтажа и считается бюджетным вариантом. Но не забывайте об одном существенном недостатке данной кровли, который заключается в том, что она сильно восприимчива к влиянию факторов окружающей среды и нуждается в тщательных гидроизоляционных работах.

То, что нужно знать о плоской кровле

Ниже мы перечислим основные требования, которые выдвигаются к данному типу конструкции, а именно:

— Так как осадки ни в коем случае не должны скапливаться на поверхности крыши, уклон все-таки должен быть. Для обеспечения долговечности сооружения и надежности самой кровли, он должен быть не меньше, чем 2 %. Самым оптимальным вариантом является 10-15 градусов.

— Если для вашей местности характерны затяжные и сильные дожди или большое количество осадков в холодное время года, то в таком случае одним только уклоном не обойтись. Важно продумать создание полноценной системы водоотвода. Она может быть как внешней, так и внутренней. Один стояк способен обслужить участок порядка 150-200 квадратных метров.
В загородном домостроении нередко внешние водостоки создаются с применением специальных переливных окон, которые обустраивают на уровне ливнеприемника кровли. Если же линии сливов не пересекаются, настоятельно рекомендуется в плане крыши отобразить периметр фасада.


Важно отметить, что проекты частных коттеджей, зачастую, не содержат информации об угле наклона, в таком случае, для исправления ошибки проектировщика, не нужно переделывать всю работу заново, а просто необходимо сформировать наклон с использованием различных сыпучих материалов, а также стяжки, либо плит из полистирола.



Тонкости подготовки плана скатной кровли

Для начала стоит отметить, что скатная кровля – это крыша, которая представляет собой сборную конструкцию листов с наклоном не больше чем 10 %. Учитывая конструктивные особенности, специалисты в области строительства выделяют два типа кровли – с чердаком или без него. Самый распространенный и востребованный вариант – это крыша, состоящая из 2 скатов. Такая конструкция может быть применима к любому строению. В разрезе она напоминает треугольник, а готовая схема должна содержать подробные сведения о таких показателях, как: длина, расположения каждого из элементов, а также сечении. Крайне важно еще в процессе проектирования определится с принципом крепления узлов, а также зафиксировать эту в нормативно-технической документации по объекту.



Графическая составляющая проекта отображает длину стен здания, расположение стропил и балок, а также наиболее оптимальный угол ската

Подбирая кровельный материал, обращайте внимание на такие характеристики:

  • для профнастила важно создать наклон не менее 8 градусов;
  • в случае использования шифера этот показатель возрастает до 20-30 градусов;
  • применяя рубероид или же схожие рулонные материалы - 5 градусов;
  • отдавая предпочтение металлочерепицы, угол наклона не может быть меньше чем 30 градусов.

Будьте уверены, что дома с таким типом крыш, смотрятся действительно дорого и стильно. Кроме того, вы получите возможность обустроить дополнительные мансардные этажи, тем самым увеличив количество полезной площади. Все помещения здания, будут не только просторными, но и максимально комфортными для проживания.

Но, несмотря на перечисленные преимущества, установка скатной кровли – это дело не из легких. При создании плана крыши, лучше всего воспользуйтесь услугами профессионалов, так как малейшая ошибка, может быть чревата огромными временными и денежными затратами на ее устранение.



Как выполняется чертеж крыши?

Первым делом происходит деление всей площади дома на несколько прямоугольников, которые обводятся линиями для обозначения, наружных и внутренних скосов. Некоторые из них будут несколько выходить за границу стен, так как любая крыша должна иметь определенный свес. Визуализация видов фасада и сбоку происходит с учетом угла наклона. Во время создания графической части чертежа крыши, настоятельно рекомендуется применять специальное программное обеспечение, которое можно без труда найти на строительных порталах.

Все работы происходят в следующей последовательности:

  1. Первым делом, сооружение обводится линиями.
  2. Сделанные отметки переносятся на план кровли плоской крыши с контурами несущих стен.
  3. Каждый из прямоугольников выделяется, под ним создаются рисунки будущей кровли.
  4. Расположение коньков также отмечается линиями.
  5. Визуализируются ендовы, а также коньки.
  6. На чертеж обязательно необходимо перенести вентиляционные каналы, а также окна, размещенные на мансардном этаже.
  7. Проставляются углы наклона скатов, а также направленность водостоков.
  8. Отмечаются все размеры по осям схемы.

План плоской кровли составляется быстро, но только если за его выполнение возьмутся опытные специалисты. Если вы не имеете навыков в этом деле и никогда ранее не сталкивались с проектами крыш, то лучше всего не пытайтесь создать все необходимые чертежи самостоятельно, ведь крыша – это один из важнейших элементов любого строения. От качества ее монтажа, зачастую, напрямую зависит долговечность дома, а также комфорт проживания в нем.

При разработке проектной документации используются различные строительные нормы и правила, которые в частности определяют, что если здание оборудовано внутренним водостоком, то в обязательном порядке должен составляться план его кровли , причем вне зависимости от того, насколько сложна форма строения.

Для тех зданий, которые оснащены наружным водостоком, план крыши разрабатывается при сложной конфигурации строения, а также в том случае, когда на крыше предусматривается надстройка, инженерные устройства вентиляции и т.д.

Специалистами в области архитектуры и строительства все крыши подразделяются на два основных типа:

Плоскими именуются те из них, которые имеют угол уклона не более 2,5°. Чаще всего крыша представляет собой некую комбинацию так называемых скатов - нескольких пересекающихся друг с другом наклонных плоскостей, образующих двугранные углы. Та линия, по которой пересекаются между собой скаты, именуется ребром. Коньком же именуется верхнее горизонтальное ребро скатной крыши.

Элементы скатной крыши

Такое пересечение скатов крыши, которое представляет собой обращенный к низу двугранный угол, образует так называемую ендову или разжелобок. В зависимости от величины, функционального назначения здания и целого ряда других факторов используются различные конфигурации скатных крыш. Они в значительной степени зависят от общей конфигурации строения, а также от того, каково направление водоотвода. Когда проектировщики выбирают форму и материал крыши, они в обязательном порядке учитывают архитектурные особенности здания.

Большинство домов проектируется таким образом, чтобы все скаты их крыш имели один и тот же угол уклона. Его величина зависит от таких факторов, как климатические условия и материал, использующийся для обустройства кровли.

Когда архитекторы строят геометрические чертежи планов кровель, они руководствуются целым рядом правил и положений.



Вальмовая крыша

Если часть крыши над карнизом, именуемая линией слива, целиком располагается в одной и той же плоскости и пересекается с другой, а скаты крыши имеют одинаковые углы наклона, то угол, который образуют линии слива, делится проекцией линии пересечения строго пополам.



Двухскатная крыша

В тех случаях, если линии сливов двух скатов крыши располагаются параллельно друг другу, то проекция линии пересечения располагается на одинаковых от этих самых скатов расстояниях и лежит параллельно линии слива. Такая ситуация на профессиональном языке кровельщиков именуется «коньком».

Вальмовая крыша сложной формы

Для того чтобы построить план кровли здания сам план сооружения условно делится на некоторое количество прямоугольников таким образом, чтобы они обязательно друг друга перекрывали. Кроме того, каждая из сторон этих прямоугольников или частично, или полностью выходит за наружный контур плана. После этого исходя из того, каким образом были ранее приведены положения, над каждым из прямоугольников строят изображения кровли. При этом построение начинается с самого широкого из них.

План кровли вычерчивается с обязательным оставлением видимых контуров, по которым пересекаются скаты кровли. Проектировщики должны обязательно знать их уклон для того, чтобы построить различные виды (к примеру, вид спереди). Форму фасада обязательно учитывают тогда, когда линии сливов располагаются на разных уровнях.

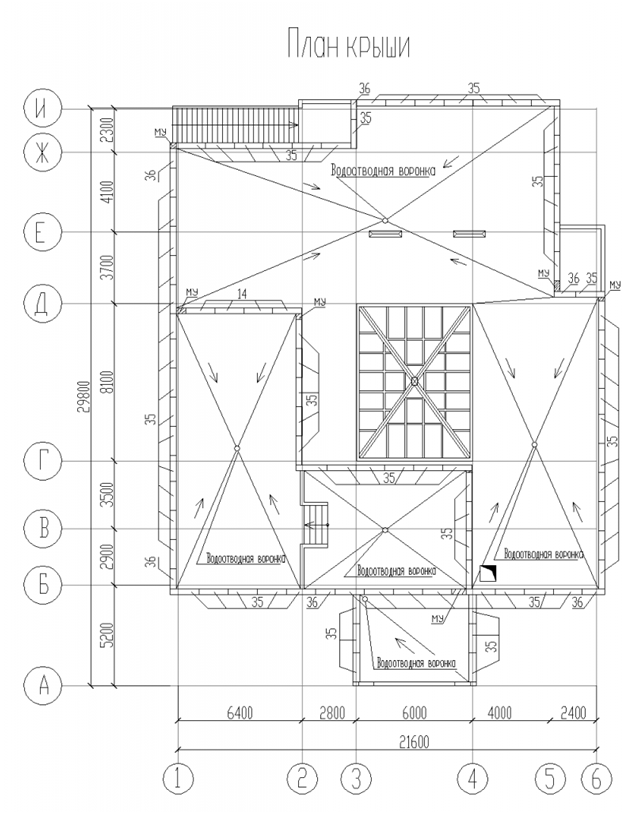

Рабочие чертежи планов кровли

Согласно действующим строительным нормам, стандартам и правилам, на рабочих чертежах планов кровли допускается изображение таких элементов, как пожарные лестницы, вентиляционные устройства, дымовые трубы, будки для выхода, слуховые окна и т.п. Если здание имеет несколько пролетов, то для того, чтобы показать уклоны скатов кровли, для всех основных ее участков вычерчиваются схематические поперечные профили. При этом штриховка производится в виде толстой линии.



План кровли промышленного здания

Для зданий других типов уклоны отмечаются на схематических поперечных профилях, а также на основных скатах. Если наличествуют участки, имеющие различную конструкцию и материал кровли, то они на планах выделяются графически, выносными надписями или специальными текстовыми пояснениями.

Обязательными элементами плана кровли являются координационные оси. Помимо них должны также обозначаться металлические ограждения, пожарные лестницы, парапетные узлы и плиты (в тех случаях, если на других чертежах они не обозначены).

ПЛАН СТРОПИЛ

ФАСАД

Фасад выполнить в проекционной связи с планом этажа и раз­резом здания в следующей последовательности:

1. Провести горизонтальную линию уровня земли.

2. Провести вторую горизонтальную линию на расстоянии 1,5 мм от первой - линию отмостки.

3. Тонкими горизонтальными линиями в проекционной связи с разрезом нанести контуры цоколя, низа и верха оконных и дверных проемов, карнизов, парапетов, конька крыши и других горизонталь­ных элементов фасада.

4. В проекционной связи с планом провести вертикальные ли­нии координационных осей, углов, уступов стен, пилястр, оконных и дверных проемов и других элементов.

5. Изобразить оконные переплеты, дверные блоки, балконные двери, ранее подобранные; вычертить ограждения балконов и лод­жий, дымовые и вентиляционные трубы, козырьки над входными дверями и другие архитектурные детали фасада, отмостку.

6. Указать типы заполнения оконных проемов; обозначить мате­риалы отдельных участков стен, отличающихся от основных материа­лов; изобразить входные крыльца и площадки, эвакуационные и по­жарные лестницы, водосточные трубы; обозначить узлы и фрагменты.

7. В кружках диаметром 7 мм обозначить координационные оси: крайние; у деформационных швов; в местах перепада высот здания.

8. Нанести высотные отметки уровня земли, цоколя, карниза, парапета, конька крыши, низа и верха проемов. Отметки обозначают условным знаком:

при этом стрелку выполняют основными линиями длиной 2...4 мм, проведенными под углом 45° к выносной линии. Отметки располагают слева от фасада по одной вертикали; полка, над которой ставится чис­ленное значение отметки, должна быть повернута от изображения.

9. Фасад обвести сплошными тонкими линиями; линию уровня земли провести сплошной основной линией и вывести за контуры фасада на 15...20 мм.

10. Над выполненным фасадом написать название изображе­ния, в котором указать крайние оси, например «ФАСАД 1-9»

Пример выполнения фасада дан в прил. 4.6.

План стропил выполнить в М 1:200

1. Нанести координатные оси:

Их обозначения.

Расстояние между ними.

Расстояние между крайними осями.

2. Нанести внутреннюю границу наружной стены, соблюдая привязку.

3. В наружную сторону от координатной оси откладываем ширину карниза.

4. По периметру здания на внутреннюю грань наружной стены укладываем мауэрлат.

5. В углах здания устанавливаем ригеля для опирания диагональных стропильных ног.

6. Из углов здания под углом 45° проводим диагональные стропильные ноги.

7. По внутренним стенам укладываем нижний прогон (лежень) над ними укладываем нижний прогон.

8. Раскладываем стропильные ноги, начиная с опорного узла через 1200-2000 мм, одним концом опирая их на мауэрлат.

9. Устанавливаем стойки начиная с опорного узла, через 3-6 м.

10 По диагональным стропильным ногам в шахматном порядке укладываем укороченные стропильные ноги.

11. Для устройства карниза к каждой стропильной ноге и... крепим кобылку, а к диагональным стропильным ногам по обе стороны.

На плане стропил пунктирной линией изображаем вентиляцию и каркас под слуховые окна.


Рисунок 10 – План стропил

Пример выполнения схемы стропил дан в прил. 4.7.

План кровли выполнить в М 1:200

План скатной кровли:

2. Тонкими штриховыми линиями нанести наружную грань на­ружных стен, соблюдая привязку их к осям.

3. Показать линии обрезов кровли (скатов), соблюдая величину вылета (свеса) карниза.

4. Показать линии накосных ребер (под углом 45°) и ендов, ли­нию конька крыши.

5. Изобразить слуховые окна, служащие для выхода на кровлю, для освещения и проветривания чердака.

6. Изобразить вентиляционные трубы в проекционной связи с планом этажа.

7. Изобразить, если требуется, ограждение крыши по перимет­ру. Ограждение устанавливают для безопасности ремонтных работ и очистки крыши от снега. Высота ограждения не менее 0,6 м. Ограж­дения на кровле следует предусматривать:

В зданиях с уклоном кровли до 12% включительно высотой от уровня земли до карниза (парапета) более 10 м;

В зданиях с уклоном кровли свыше 12% высотой более 7 м;

Для эксплуатируемых плоских кровель независимо от высоты здания.

Ограждения выполняют из круглой или полосовой стали в виде сварных решеток, укрепляемых на стальных стойках с подкосами. Стальные стойки и подкосы устанавливают поверх кровли и приби­вают к обрешетке крыши. Под лапки стоек и подкосов для надежной гидроизоляции ставят специальные прокладки из листовой резины.

8. Следует запроектировать наружный организованный водоот­вод и изобразить на плане крыши водосборные желоба и водосточные трубы. Расстояние между наружными водосточными трубами должно приниматься не более 24 м; площадь поперечного сечения водосточ­ной трубы должна приниматься из расчета 1,5 см 2 на 1 м 2 площади кровли (СНБ 5.08.01-2000. Кровли).

Рассчитайте количество водосточных труб. Задайтесь диаметром водосточной трубы D, например D = 13 см.

Найдите площадь поперечного сечения трубы S труб по формулам:

S труб = πR 2

или S труб = πD 2 /4, если труба круглого сечения,

S труб = 3,14×13 2 /4 = 132,665~133 см 2

Можно принимать трубы и прямоугольного поперечного сечения. Подсчитайте площадь кровли S кровли.

Подсчитайте, какую площадь кровли обслужит одна водосточ­ная труба:

1,5 см 2 трубы - 1м 2 кровли,

133 см 2 трубы - Х м 2 кровли,

Х = 133/1,5 = 88 м 2 .

Количество водосточных труб:

N труб = S кровли /88.

Разместите это количество водосточных труб равномерно по пе­риметру кровли в характерных местах; изобразите их на плане, при­вяжите оси к координационным осям.

Решение о том, какими будут водосточные желоба (настенными или подвесными), примите самостоятельно.

План плоской кровли:

1. Нанести координационные оси, их обозначения, расстояния между ними и между крайними осями.

2. Изобразить парапет наружных стен, парапет стены в месте перепада высот здания.

3. Изобразить вентиляционные трубы в проекционной связи с планом этажа.

4. Изобразить шахту для выхода на крышу.

5. Изобразить при необходимости пожарные лестницы.

На каждом участке кровли, ограниченном стенами, должно быть не менее двух водоприемных воронок. Количество воронок N принять из расчета, что одна воронка обслуживает не менее 800 м 2 кровли:

N = S кровли /800.

При площади участка неэксплуатируемой кровли менее 700 м 2 , а эксплуатируемой и кровли с озеленением менее 500 м 2 , допускается ус­тановка одной воронки диаметром не менее 100 мм (СНБ 5.08.01-2000).

7. Расположить воронки по поверхности кровли таким образом, чтобы стояки дождевой канализации проходили через вспомогатель­ные помещения здания (лестничные клетки, санузлы, тамбуры, ко­ридоры и т.п.). В толще стен установка водосточных стояков не допус­кается. Воронки изобразить кружочками, их оси привязать к ближайшим координационным осям здания.

8. Обозначить уклоны кровли к водоприемным воронкам.

9. Показать схематический поперечный профиль кровли (основ­ной толстой линией).

Примеры выполненных планов кровель даны в прил. 4.8.
